MODEL φ630×37B Rigid
|

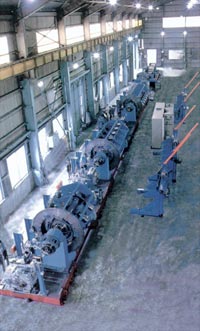

動力、電力ケーブル用としてアルミ線、裸銅線の多数芯集合および鉄線鎧装を目的とする、弊社が開発し改善した濱名式リヂット型撚線機は従来の篭型、また他の方式のリヂット型撚線機に比して画期的な構造的革新をもたらし、多数ボビンの同時着脱による非稼動時間の短縮、ケージ回転部のコンパクト化による(回転数の)スピード化、クレードルボビンブレーキの容易な調整法に依り、より安定した品質の確保を可能として居り各ユーザーにて長期間に渡り御愛用頂いて居ります。 |
|
 |
■ |
用途 |
|
動力、電力ケーブル用として丸型普通撚線、丸型圧縮撚線、扇型導体撚線等、アルミ線および裸銅線の多数芯集合に最適で、また鉄線鎧装も行うことが可能であります。 |
|
 |
■ |
機械特徴 |
|
・ |
ボビン支持および着脱 |
|
一列複数のボビンをエアーモーターにより連動する伝達方式によって各ボビン毎に取付けられたボビン支持体の支持軸へのそう入、あるいはそう出を全ての枠毎同時に行いボビンを装着、あるいは排出する一連の装置であります。この機構の採用によりボビンの着脱時間が極端に短縮され、稼働率が飛躍的に向上致しました。
この機構の原理に対しては当社が初めて開発、実用化に成功し直ちに特許申請を行い、正式に認可決定されました。(特許644984)。 |
・ |
ケージへのボビンそう入、排出 |
|
弊社にて設計した吊具(フック)にて機械上部よりホイストによっても行われますが、御希望により機械下部よりテーブルリフターにて行う方式及び移動台車にての方式も採用しています。 |
・ |
ボビンブレーキ |
|
通常・バンドブレーキ方式、御希望によりエアーブレーキ式、ヒステリシスブレーキ式による方式、トルクモーター方式サプライワイヤー自動張力調整制御も可能であります。 |
・ |
ケージ内構成 |
|
弊社リヂット型撚線機に於きましては、ケージ内のボビン構成に3枠式と4枠式とあり、ボビンブレーキの仕様、その他、ユーザーのニーズにより選択頂けます。 |
|
|
|
■ |
各ケージの回転数 |
|
ボビンサイズ |
520φ |
610φ |
812φ |
線種 |
アルミ
AI |
銅
Cu |
アルミ
AI |
銅
Cu |
アルミ
AI |
銅
Cu |
ボビン巻重量 |
170kg |
350kg |
230kg |
450kg |
350kg |
650kg |
6B CAGE |
Max.
310rpm |
Max.
230rpm |
Max.
300rpm |
Max.
210rpm |
Max.
240rpm |
Max.
145rpm |
12B〃 |
310 |
200 |
300 |
185 |
200 |
120 |
18B〃 |
260 |
170 |
240 |
145 |
175 |
105 |
24B〃 |
220 |
150 |
200 |
110 |
150 |
90 |
30B〃 |
190 |
120 |
170 |
90 |
115 |
75 |
|
|
|
